Wichtige Komponenten eines kommerziellen Solarstraßenbeleuchtungssystems

2026-03-03
Ein technischer Auswahlleitfaden für Ingenieure und Beschaffungsteams

Ein Solarstraßenbeleuchtungsprojekt, das über eine Lebensdauer von 10 Jahren zuverlässig funktioniert, und eines, das innerhalb von 18 Monaten ausfällt, können auf dem Papier identisch erscheinen – gleiche Modulleistung, gleicher Lichtstrom der Leuchten, gleicher Angebotspreis. Der Unterschied liegt fast immer in der Spezifikation, Integration und Verifizierung der Kernkomponenten. Dieser Leitfaden erläutert die sechs kritischen Subsysteme eines kommerziellen Solarstraßenbeleuchtungssystems, erklärt die technische Logik hinter jeder Spezifikationsentscheidung und bietet Beschaffungsteams einen praktischen Rahmen zur objektiven Bewertung von Angeboten.


Warum die Spezifikation von Komponenten für Solarstraßenleuchten wichtiger ist als je zuvor


Die weltweiten Lieferungen von Solarstraßenleuchten erreichten 2022 schätzungsweise 20 Millionen Einheiten und expandieren weiterhin in Südostasien, Afrika, dem Nahen Osten und Lateinamerika – angetrieben durch sinkende Kosten für PV-Module, steigende Kosten für den Netzausbau und kommunale Nachhaltigkeitsauflagen. Dennoch sind die Ausfallraten im kommerziellen Bereich nach wie vor unverhältnismäßig hoch. Der Bericht der Internationalen Energieagentur (IEA) zum Markt für netzunabhängige Beleuchtung aus dem Jahr 2023 nennt minderwertige Batterietechnologie und zu kleine Solarmodule als die beiden häufigsten Ursachen für vorzeitige Systemausfälle bei öffentlichen Beleuchtungsanlagen in Schwellenländern (IEA, 2023).

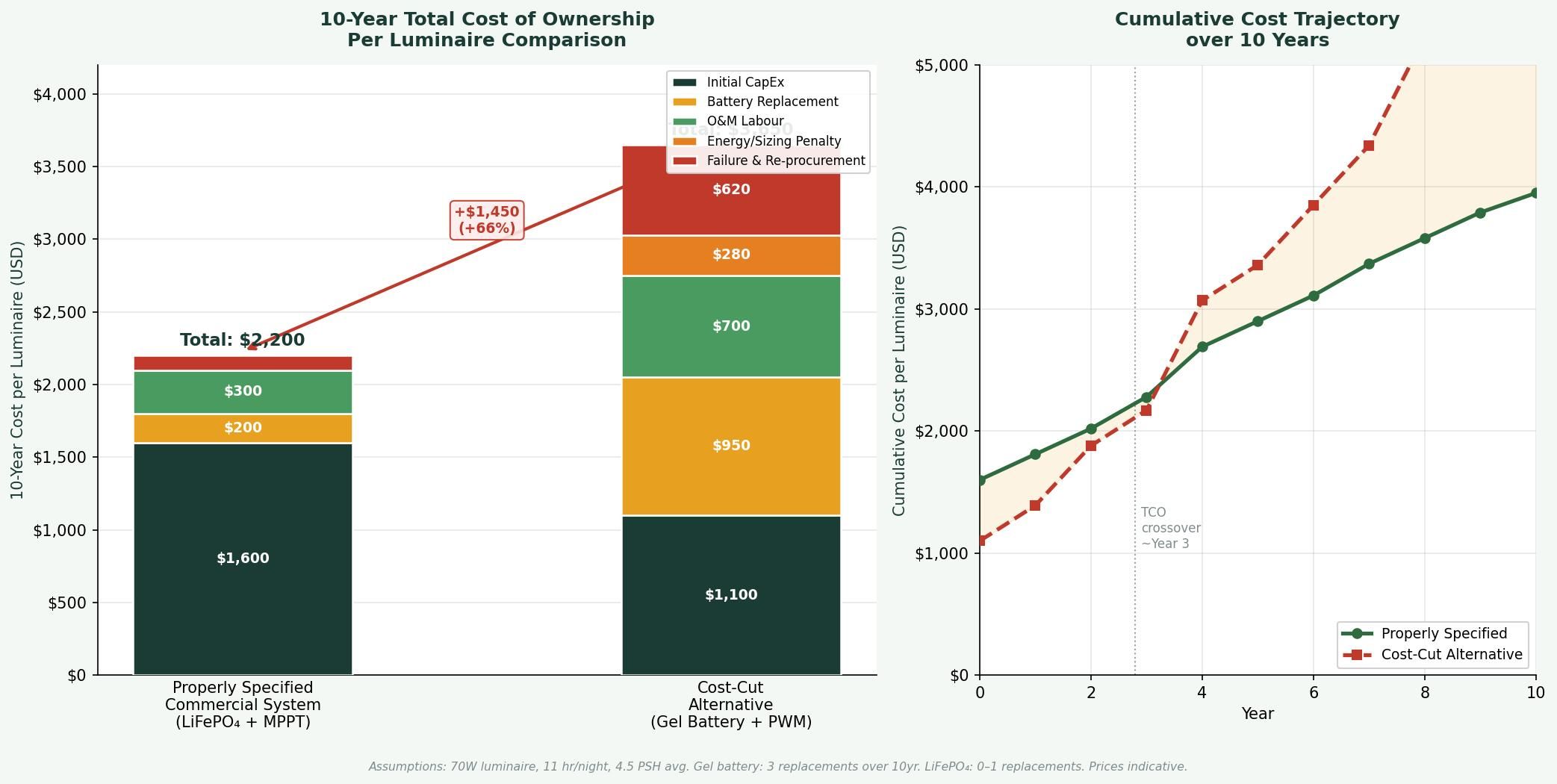

Dieses Muster ist für Generalunternehmer und kommunale Beschaffungsmanager aus einem bestimmten Grund relevant: Der Unterschied bei den Investitionskosten zwischen einem fachgerecht spezifizierten kommerziellen Solar-LED-System und einer kostengünstigeren Alternative kann lediglich 15–25 % betragen, doch die Differenz der Gesamtbetriebskosten (TCO) über 10 Jahre – unter Berücksichtigung von Wartungsbesuchen, Batteriewechseln und Reputationsschäden durch Projektmisserfolge – übersteigt oft 60 %. Ingenieure empfehlen daher generell, Angebote für Solarbeleuchtung auf Basis der Gesamtbetriebskosten über 7–10 Jahre und nicht nur anhand der Stückkosten zu bewerten.


solar street light system cost

Die sechs Kernkomponenten eines kommerziellen Solarstraßenbeleuchtungssystems

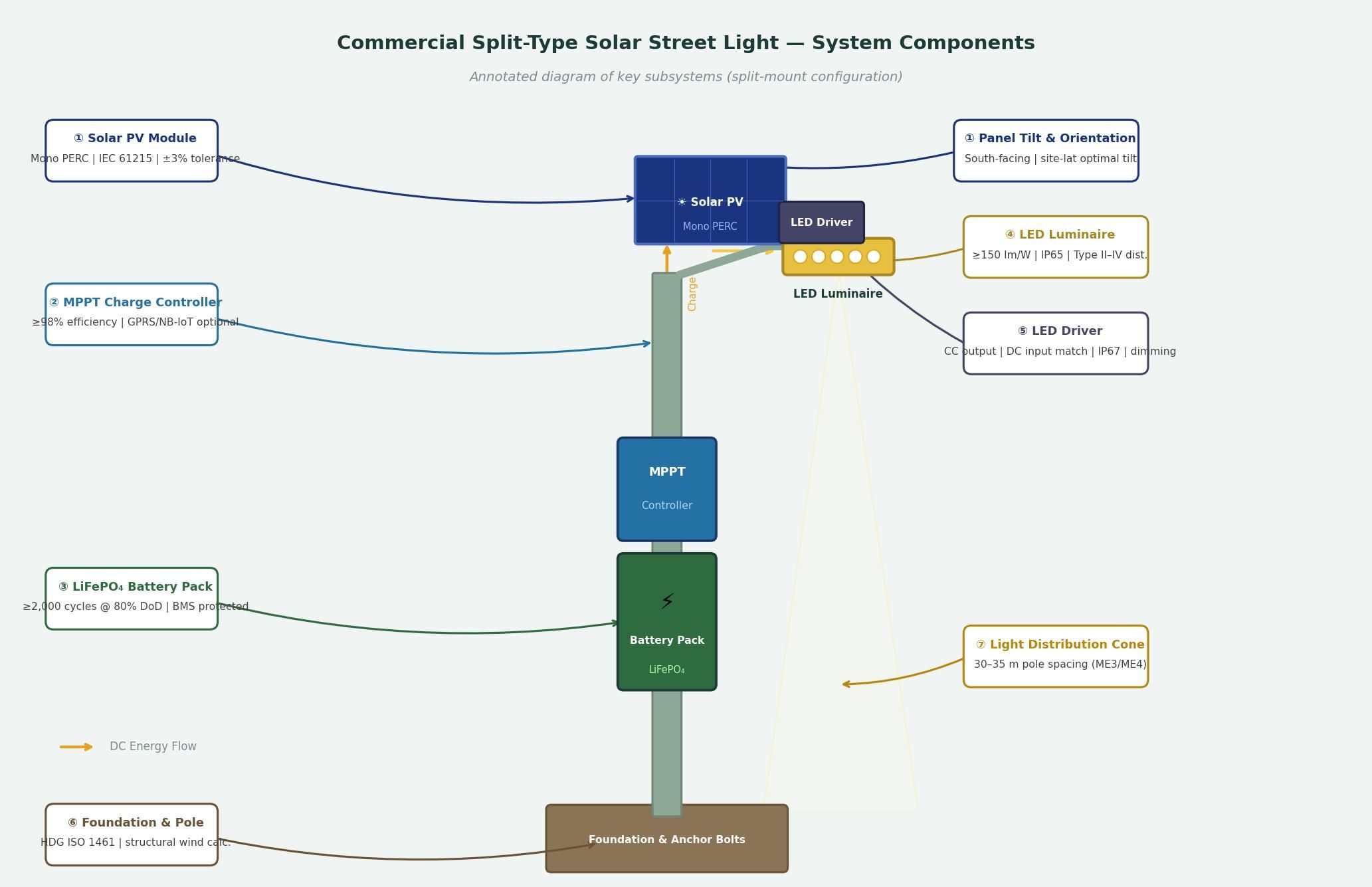

Ein kommerzielles Solarstraßenbeleuchtungssystem ist kein einzelnes Produkt, sondern ein integriertes Energiesystem, das aus sechs voneinander abhängigen Teilsystemen besteht. Die isolierte Spezifizierung eines dieser Teilsysteme, ohne die durch die anderen bedingten Leistungsbeschränkungen zu berücksichtigen, ist ein häufiger und kostspieliger Fehler.


1. Solar-PV-Modul: Die Energiequelle


Das Solarmodul ist die einzige ertragsbringende Komponente des Systems – alles andere verursacht Kosten. In kommerziellen Anwendungen haben sich monokristalline PERC-Module aus zwei Gründen als Standard etabliert: höherer Wirkungsgrad pro Flächeneinheit (typischerweise 20–22 % unter Standardtestbedingungen) und bessere Leistung bei schwachem Licht im Vergleich zu polykristallinen Alternativen. Bei Installationen mit stark reflektierenden Montageflächen (Betonstraßen, sandiger Untergrund, Gewässer) können bifaziale Module durch die rückseitige Sonneneinstrahlung einen zusätzlichen Energieertrag von 10–15 % erzielen – dieser Vorteil kommt jedoch nur zum Tragen, wenn die Rückseite ungehindert der Sonne ausgesetzt ist.

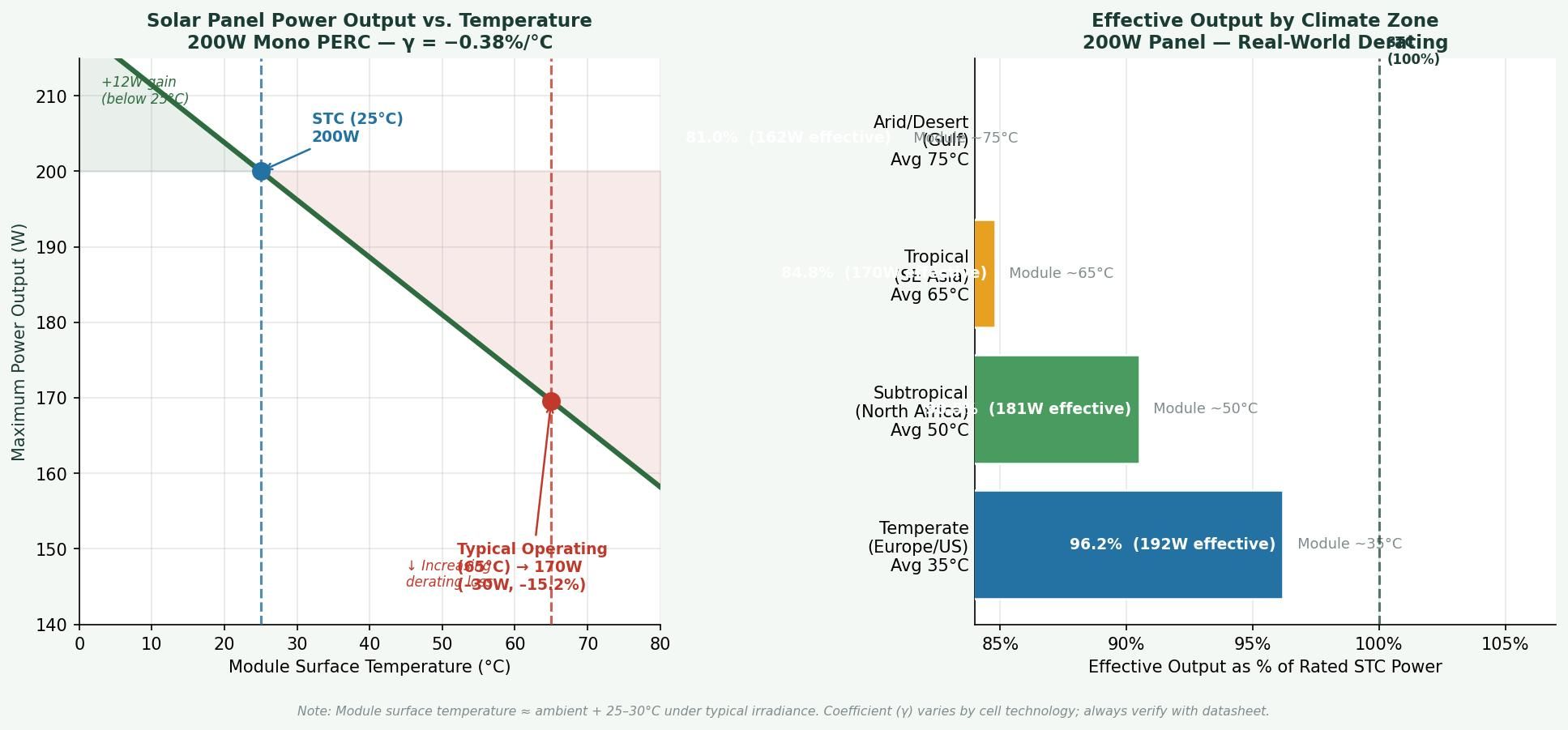

Zwei Spezifikationsparameter werden in kommerziellen Ausschreibungen häufig unzureichend spezifiziert: der Leistungstemperaturkoeffizient des Moduls und die Garantie für die Leistungsdegradation. In heißen Klimazonen – wo die Umgebungstemperaturen regelmäßig 35 °C übersteigen und die Moduloberflächentemperaturen 65–75 °C erreichen können – reduziert jeder Temperaturanstieg um 1 °C über den Standardtestbedingungen (STC) die Leistung von Standard-Monokristallinzellen um etwa 0,35–0,45 %. Ein 200-W-Modul, das unter Standardtestbedingungen spezifiziert ist, liefert in einer tropischen Umgebung bei Betriebstemperatur möglicherweise nur 170–180 W, was sich direkt auf den täglichen Energieverbrauch auswirkt. Namhafte Modulhersteller garantieren in der Regel eine Leistungsdegradation von ≤ 0,45 % pro Jahr; Module mit einer Garantie von ≤ 0,4 % pro Jahr sollten, sofern verfügbar, bevorzugt werden.


    Wichtige Normen: IEC 61215 (Designqualifizierung für kristalline Silizium-PV-Module) und IEC 61730 (Sicherheitsqualifizierung). Fordern Sie stets gültige Prüfzertifikate von einem akkreditierten Labor an.


Solar panel in solar street light

2. Energiespeicherung: Batterietechnologie und Dimensionierung


Die Auswahl der Batterie ist mit Abstand die wichtigste Entscheidung bei der Planung von solarbetriebenen Straßenbeleuchtungssystemen. Sie bestimmt sowohl die Systemzuverlässigkeit als auch die Gesamtprojektkosten über die gesamte Nutzungsdauer.


Für diese Anwendung werden drei Batterietypen kommerziell eingesetzt: Blei-Säure-Gel (VRLA), Lithium-Eisenphosphat (LiFePO₄) und ternäre Lithium-Metall-Batterie (NMC). Ingenieure, die an kommunalen Projekten arbeiten, bevorzugen in der Regel LiFePO₄ aus folgenden Gründen: Erstens beträgt seine Zyklenlebensdauer bei 80 % Entladetiefe (DoD) typischerweise 2.000–4.000 Zyklen – im Vergleich zu 400–700 Zyklen bei Gelbatterien mit derselben DoD. Zweitens weist LiFePO₄ eine überlegene thermische Stabilität auf: Es kommt unter Überladungsbedingungen, die Gel- oder NMC-Zellen schädigen würden, nicht zu einem thermischen Durchgehen. Drittens vereinfacht seine flache Entladekurve (die Spannung bleibt zwischen 20 % und 80 % Ladezustand relativ stabil) die Controller-Entwicklung und schützt die LED-Treiberelektronik vor Spannungsschwankungen.


Die Dimensionierung der Batteriekapazität richtet sich nach dem erforderlichen Energieautonomiegrad – der Anzahl aufeinanderfolgender Tage mit bedecktem Himmel, an denen das System ohne Solarladung mit voller oder teilweiser Leistung funktionieren muss. Der technische Standard für Anwendungen an Hauptstraßen und wichtigen Verkehrsadern in tropischen Monsunregionen (Südostasien, Westafrika, Südasien) sieht mindestens drei autonome Tage bei 80 % Entladetiefe (DoD) vor. Bei dieser Dimensionierung ist die Batterie weder chronisch unterladen (was die Lebensdauer verkürzt) noch so überdimensioniert, dass die Investitionskosten verschwendet werden.


    Dimensionierungsformel: Erforderliche Batteriekapazität (Wh) = (LED-Leistung × Betriebsstunden pro Tag × Autonomietage) ÷ Systemwirkungsgrad (typischerweise 0,85–0,90). Geben Sie in den Konstruktionsunterlagen stets die angenommene maximale Betriebsdauer (DoD) an.


3. MPPT-Laderegler: Der Energiemanager des Systems


Der Laderegler steuert den Energiefluss zwischen Solarmodul, Batterie und Verbraucher. Bei der Auslegung kommerzieller Solarbeleuchtungssysteme haben Maximum Power Point Tracking (MPPT)-Regler die Pulsweitenmodulationsregler (PWM) für Systeme über 50 W weitgehend abgelöst. Der Grund dafür ist einfach: MPPT-Algorithmen passen die Betriebsspannung dynamisch an, um bei jeder Sonneneinstrahlung die maximal verfügbare Leistung aus dem Modul zu gewinnen. Dadurch wird unter realen Bedingungen mit Teilschatten und geringer Sonneneinstrahlung am Morgen/Abend etwa 20–30 % mehr Energie zurückgewonnen als mit PWM.


Neben dem Ladealgorithmus sollten Ingenieure Folgendes überprüfen: die maximale Eingangsspannung des Controllers (diese muss die Leerlaufspannung des Panels bei minimaler Betriebstemperatur mit einem Sicherheitszuschlag überschreiten), die Kompatibilität der Lastausgangsspannung mit dem gewählten LED-Treiber und ob das Dimmprotokoll (PWM-Signal, 0-10-V-Analog oder DALI) mit dem Treiber der Leuchte kompatibel ist. In größeren kommerziellen Installationen ermöglichen Controller mit Fernüberwachungsfunktion – typischerweise über GPRS oder NB-IoT – datengestützte vorbeugende Wartung und werden in ASEAN- und GCC-Staaten zunehmend in kommunalen Verträgen spezifiziert.


4. LED-Leuchte und Treiber: Das Lichtausgabesystem


Die LED-Leuchte wandelt gespeicherte elektrische Energie in Straßenbeleuchtung um. Drei Parameter bestimmen ihre Leistung im Kontext eines kommerziellen Solar-LED-Systems. Erstens die Systemeffizienz: Zum Zeitpunkt der Veröffentlichung dieses Textes erreichen hochwertige kommerzielle LED-Straßenleuchten 150–180 lm/W bei Nennstrom. Produkte unter 130 lm/W führen zu einem höheren Energieverbrauch, der durch größere Paneele und Akkus kompensiert werden muss. Zweitens die Lichtverteilung: Straßenbeleuchtungsanwendungen erfordern ein Lichtverteilungsmuster vom Typ II, III oder IV (gemäß IES-Klassifizierung), um maximale Gleichmäßigkeit und minimale Blendung zu gewährleisten. Die Überprüfung anhand einer unabhängig geprüften IES-Lichtmessdatei ist Standardpraxis für Projekte, die die IES-RP-8- oder EN-13201-Konformität anstreben. Drittens das Wärmemanagement: LEDs degradieren bei höheren Sperrschichttemperaturen schneller. Leuchten mit Kupferkern-Leiterplatten oder Dampfkammer-Wärmerohren halten die Sperrschichttemperatur bei Umgebungstemperaturen bis zu 45 °C unter 85 °C, während schlecht konstruierte Aluminiumgehäuse Sperrschichttemperaturen von über 100 °C zulassen können.


Der LED-Treiber – die elektronische Stromversorgung für das LED-Modul – erfordert eine gesonderte Betrachtung. In Solaranwendungen muss der Treiber einen Gleichspannungseingangsbereich akzeptieren, der mit der Entladekurve der Batterie kompatibel ist (z. B. 22–29 V für ein nominales 24-V-LiFePO₄-System). Treiber etablierter Hersteller weisen typischerweise einen Wirkungsgrad von ≥ 93 % auf und erfüllen die Schutzarten IP67 oder IP68, wenn sie im Leuchtengehäuse installiert sind. Ein wichtiger betrieblicher Vorteil externer Treiber (gegenüber vollständig integrierten Einheiten) ist die Austauschbarkeit vor Ort: Fällt der Treiber aus, kann ein Techniker die Einheit am Mast austauschen, ohne die optische Einheit demontieren zu müssen – eine erhebliche Zeitersparnis bei der Wartung, insbesondere in großen städtischen Netzen.


commercial split-type solar street light

5. Montagekonstruktion und Mastbau


Bei kommerziellen Solarstraßenbeleuchtungsprojekten wird die Tragkonstruktion – Mast und Montagehalterung – häufig unterschätzt. Die Mastkonstruktion muss die kombinierte Windlast des Solarmoduls (das wie ein großes Segel wirkt) und des Leuchtenarms berücksichtigen. Diese muss gemäß der lokalen Windnorm (ASCE 7, EN 40 oder der entsprechenden nationalen Norm) berechnet werden. Bei Modulen mit einer Leistung von über 200 W und typischen Montagehöhen von 6–10 Metern sind die Mastwandstärke und der Durchmesser des Fundamentbolzenkreises projektspezifische Berechnungen und keine Katalogwerte. Ingenieure empfehlen, bei Modulflächen über 1,2 m² statische Berechnungen vom Hersteller anzufordern oder eine unabhängige Prüfung durchzuführen.


Feuerverzinkung (HDG) nach ISO 1461 oder gleichwertig ist der Mindeststandard für den Korrosionsschutz bei Installationen in Küstennähe und Umgebungen mit hoher Luftfeuchtigkeit; für Standorte in Meeresnähe wird typischerweise eine Zinkschichtdicke von ≥ 85 µm vorgeschrieben. Eine Pulverbeschichtung auf HDG bietet zusätzliche UV- und Chemikalienbeständigkeit.


6. Systemintegration und -überwachung


Ein kommerzielles Solarstraßenbeleuchtungssystem ist sein schwächstes Glied. Die Qualität der Systemintegration – also wie die sechs Teilsysteme physisch verbunden, vor Feuchtigkeit und Temperaturschwankungen geschützt und überwacht werden – entscheidet darüber, ob eine gut spezifizierte Stückliste zu einer zuverlässigen Leistung im Feld führt.


Zu den wichtigsten Integrationsanforderungen gehören: Mindestens Schutzart IP65 (in hochwassergefährdeten Gebieten wird IP67 empfohlen) für alle elektrischen Außenanschlüsse und Kabelverschraubungen; UV-beständige Verkabelung, die für die maximal zu erwartende Oberflächentemperatur ausgelegt ist; Batteriegehäuse mit ausreichender Belüftung oder Wärmeableitung, um Wärmestau in Umgebungen mit hohen Umgebungstemperaturen zu vermeiden; und deutlich gekennzeichnete, leicht zugängliche Wartungspunkte. Für kommunale Leuchtenbestände mit mehr als 100 Leuchten gilt die Fernüberwachung über ein zentrales Managementsystem (CMS) mit Fehlererkennung pro Leuchte, Energieerfassung und Dimmsteuerung im Golf-Kooperationsrat und in mehreren nationalen ASEAN-Programmen ab 2024 als bewährte Praxis.

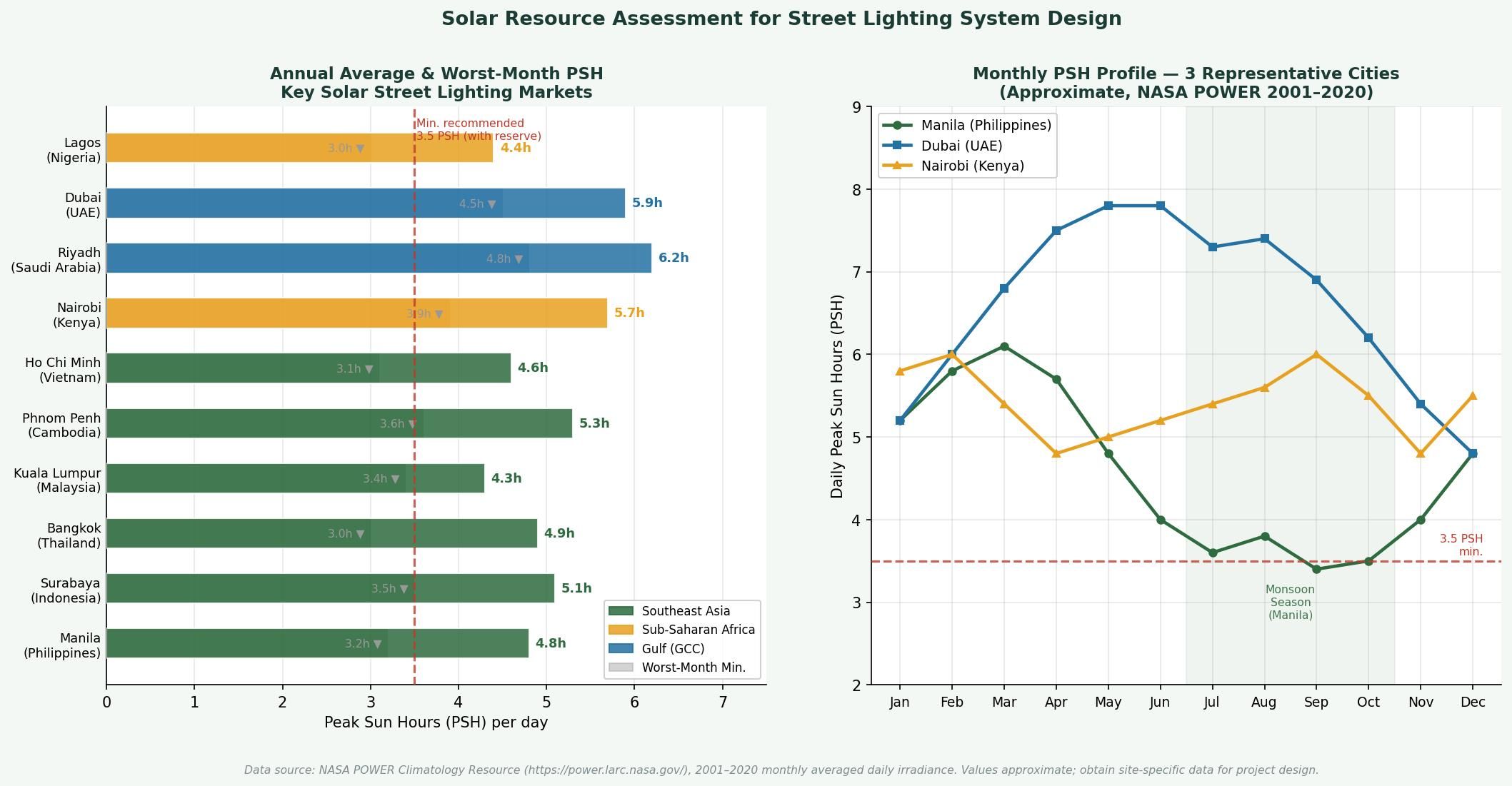

Regionaler Planungskontext: Stadtstraßenprojekt mit mittlerer Sonneneinstrahlung in Südostasien


Um zu veranschaulichen, wie Komponentenspezifikationen in der Praxis zusammenwirken, betrachten wir ein typisches Projektszenario: eine vierspurige innerstädtische Nebenstraße in einer Stadt mit mittlerer Sonneneinstrahlung in Südostasien (z. B. Metro Cebu, Philippinen; Johor Bahru, Malaysia; oder Surabaya, Indonesien). Basierend auf historischen Daten von NASA POWER verzeichnet diese Region typischerweise 4,5–5,2 Spitzenstunden der Sonneneinstrahlung (PSH) pro Tag, wobei diese Zahl in den Monsunmonaten Juni bis August auf durchschnittlich 3,0–3,8 PSH sinkt. Ein gut konzipiertes System muss während dieser strahlungsarmen Monate eine vollständige Ausleuchtung gewährleisten.


Eine typische kommerzielle Spezifikation für dieses Szenario umfasst: ein 200–250-W-monokristallines PERC-Modul (25 % Überdimensionierung gegenüber dem Bedarf im Monat mit dem höchsten Stromverbrauch), einen 48-V-/100-Ah-LiFePO₄-Akkumulator (ca. 4.800 Wh nutzbar bei 80 % Entladetiefe), einen MPPT-Laderegler mit einem Ladestrom von ≥15 A und eine 60–80-W-LED-Leuchte mit einer Lichtausbeute von ≥150 lm/W – was einer Lichtausbeute von 9.000–12.000 lm an der Leuchte entspricht. Diese Konfiguration ermöglicht eine autonome Stromversorgung von ca. 3,5 Tagen während der Monsunzeit und erfüllt die Anforderungen der EN 13201 Klasse ME3 oder ME4 an die Straßenbeleuchtungsstärke bei einem Mastabstand von 30–35 Metern.


    Datenquelle: NASA POWER Climatology Resource for Agroclimatology (https://power.larc.nasa.gov/), monatlich gemittelte tägliche Sonneneinstrahlung, Klimatologie 2001–2020. PVGIS (EU JRC) stellt entsprechende Daten für Afrika, Europa und den Nahen Osten bereit.


street light system design

Leitfaden zur Systemauswahl: Gewerbliche Solarstraßenbeleuchtung – Konfigurationsvergleich


Die folgende Tabelle vergleicht vier gängige Konfigurationen von Solarstraßenbeleuchtungssystemen hinsichtlich wichtiger technischer und beschaffungsrelevanter Aspekte. Sie soll Ingenieuren und Einkaufsmanagern helfen, den passenden Systemtyp für die Projektanforderungen zu finden, und stellt keine Empfehlung für eine bestimmte Produktkategorie dar.


Dimension

Einsteiger-Kompaktgerät (All-in-One, <50W)

Mittelklasse-Split-System (50–120 W)

Gewerbliche Split-Klimaanlage (120–250 W)

Gewerblich mit hoher Leistung (250 W+)

Wichtiger Aspekt

Typische Anwendung

Ländliche Wege, Parkplatzränder

Nebenstraßen, Anliegerstraßen

Hauptverkehrsstraßen, Autobahnen

Häfen, Industriegebiete, Stadien

Die Wattzahl muss der Straßenklasse entsprechen (siehe IEC 62133).

Typische Leistung des Panels</p>

40–100W Mono-PERC

100–200W Mono-PERC

200–400W bifazial

400–600W bifazial

Bifaziale Paneele erhöhen die Ausbeute bei Oberflächen mit hoher Albedo um ca. 10–15 %

Batterietyp

Gel oder LiFePO₄ (intern)

LiFePO₄ (externe Box)

LiFePO₄ (Erd-/Mastschrank)

LiFePO₄-Bank (Schrank)

LiFePO₄ wird aufgrund seiner Lebensdauer von >5 Jahren bevorzugt; das Gel zersetzt sich jedoch schnell bei Hitze.

Tage der Autonomie

1–2 Tage typisch

2–3 Tage typischerweise

3–5 Tage entwickelt

3–5 Tage entwickelt

Für tropische/Monsunregionen werden mindestens 3 autonome Tage empfohlen.

Controller-Typ

PWM (integriert)

MPPT (integriert oder separat)

MPPT + Dimmung (PIR/Zeit)

MPPT + erweiterte Dimmung + IoT

MPPT gewinnt im Teilschatten etwa 20–30 % mehr Energie zurück als PWM

LED-Treiber

Integrierter Konstantstrom

Separater Konstantstromtreiber

Separater CC-Treiber mit Dimmfunktion

Separater CC-Treiber, DALI/0-10V

Externe Treiber ermöglichen den Austausch vor Ort, ohne die Vorrichtung demontieren zu müssen.

Richtwert für Investitionskosten (Gerät + Installation)

200–500 USD

500–1.200 USD

1.200–3.000 USD

3.000–8.000+ USD

Die Preise variieren stark; bitte prüfen Sie diese anhand der projektspezifischen Stückliste.

Typische Garantie

2–3 Jahre

3–5 Jahre

5 Jahre (Komponenten)

5 Jahre (Komponenten)

Bitte separate Garantien anfordern: Panel, Akku, LED, Treiber

Geeignete Autonomiezone

≥5 PSH (tropisch, niedrige Bewölkung)

≥4,5 PSH

≥3,5 PSH mit Energiereserve

Standortspezifische Planung erforderlich

PSH = Spitzenstunden der Sonne; lokale Datenquelle: NASA POWER oder PVGIS


    Tabellenhinweise: PSH = Spitzenstunden der Sonne; DoD = Entladungstiefe; Die angegebenen Investitionskostenbereiche sind Richtwerte und variieren je nach Region, Auftragsvolumen und Spezifikation. Holen Sie stets projektspezifische Angebote ein.


Checkliste für Beschaffung und Abnahme: 10 kritische Prüfpunkte


Die folgende Checkliste ist für die Verwendung durch Beschaffungsteams bei der Angebotsbewertung und durch Bauingenieure bei der Wareneingangskontrolle vorgesehen. Jeder Punkt entspricht einer in diesem Leitfaden erläuterten Komponentenentscheidung.


#  Checklistenpunkt

Verifizierungsmethode

Kriterien für Bestehen/Nichtbestehen

01  Solarpanel – IEC 61215 / IEC 61730 Zertifizierung

Prüfzertifikate anfordern; Zelltechnologie bestätigen (mono-PERC / bifazial)

Gültiges IEC-Zertifikat; Nennleistung Pmax innerhalb von ±3 % des Datenblatts

02  Leistungstoleranz des Panels

Datenblatt prüfen

+0/+3 % oder besser; Panels mit negativer Toleranz ablehnen

03  Batterie – Zyklenlebensdauer bei 80 % Entladetiefe

Zyklustestdaten anfordern; Chemie bestätigen (LiFePO₄ vs. NMC vs. Gel)

LiFePO₄ ≥2.000 Zyklen bei 80 % DoD; Gel ≥500 Zyklen

04  Batterie-BMS-Schutz

BMS-Datenblatt anfordern; Schutzfunktionen prüfen

Überlade-, Tiefentlade-, Kurzschluss- und Überhitzungsschutz bestätigt

05  Laderegler – MPPT-Effizienz

Prüfen Sie das Datenblatt; bestätigen Sie den Algorithmus-Typ (MPPT oder PWM).

MPPT-Wirkungsgrad ≥98 %; maximale Eingangsspannung ≥Leerlaufspannung des Panels × 1,15

06  LED-Effizienz (lm/W)

Photometrischen Bericht anfordern (IES-Datei oder LM-79-Test)

≥150 lm/W bei Nennstrom; Farbtemperatur (CCT) und Farbwiedergabeindex (CRI) gemäß Projektspezifikation bestätigen

07  LED-Treiber – Eingangsspannungsbereich & Dimmung

Treiberdatenblatt anfordern

Kompatibel mit einer Nennspannung der Batterie von ±20 %; das Dimmprotokoll ist auf den Controller abgestimmt.

08  Schutzart gegen Eindringen – Leuchte und Batteriefach

IP-Schutzart auf dem Produktetikett und im Prüfbericht prüfen

Leuchte ≥IP65; Batteriegehäuse ≥IP65 (IP67 in überschwemmungsgefährdeten Gebieten)

09  Berechnung der Autonomietage – Dokumentation

Berechnungsblatt für die Konstruktion vom Lieferanten anfordern

Mindestens 3 aufeinanderfolgende Tage mit bedecktem Himmel bei 80 % DoD, lokale PSH bestätigt mit NASA POWER- oder PVGIS-Daten

10  Garantie und Kundendienst

Garantiezertifikat prüfen; Verfügbarkeit von Ersatzteilen bestätigen

Panel ≥10 Jahre Garantie auf die lineare Ausgangsleistung; Batterie ≥3 Jahre; LED/Treiber ≥5 Jahre


Berechnungsbeispiel: Dimensionierung der Batteriekapazität für ein 70-W-Solar-LED-System für den gewerblichen Bereich in einer Umgebung mit 4,5 PSH


Das folgende Beispiel veranschaulicht den üblichen ingenieurtechnischen Ansatz zur Dimensionierung von Batterien. Alle Annahmen sind explizit aufgeführt; die Anpassung einer einzigen Annahme führt zu einer proportionalen Änderung des Ergebnisses.


Angenommene Bedingungen:


  • Ort: Tropische Stadt mit mittlerer Sonneneinstrahlung, PSH im Monat mit der höchsten Sonneneinstrahlung = 3,5 Stunden/Tag (z. B. während der Monsunzeit)
  • Leistung der LED-Leuchte: 70 W (einschließlich Treiberverluste)
  • Betriebszeiten pro Nacht: 11 Stunden (18:00 – 05:00 Uhr)
  • Erforderliche Autonomie: 3 aufeinanderfolgende Tage mit Bewölkung (keine Sonneneinstrahlung)
  • Maximaler DoD: 80%
  • Systemwirkungsgrad (Verkabelung, Steuerung, Batterielade-/Entladeverluste): 0,85
  • Batteriechemie: LiFePO₄, Nennspannung 48 V


Schritt 1: Täglicher Energiebedarf

    Tägliche Last = 70 W × 11 Stunden = 770 Wh pro Nacht

Schritt 2: Erforderliche Gesamtenergiereserve (3 Autonomietage)

    Gesamtreserve = 770 Wh × 3 Tage = 2.310 Wh

Schritt 3: Erforderliche Bruttobatteriekapazität (unter Berücksichtigung der DoD-Obergrenze und der Effizienz)

    Bruttokapazität = 2.310 Wh ÷ (0,80 DoD × 0,85 Systemwirkungsgrad) = 2.310 ÷ 0,68 ≈ 3.397 Wh

Schritt 4: Batteriekapazität in Ah (bei 48 V Nennspannung)

    Kapazität = 3.397 Wh ÷ 48 V ≈ 71 Ah → aufgerundet auf Standardgröße: 80 Ah bei 48 V

Schritt 5: Überprüfung der Solarpanelgröße (Überprüfung, ob das Panel mit der verfügbaren PSH-Zahl aufgeladen werden kann)

    Benötigte tägliche Ladeenergie = 770 Wh ÷ 0,85 ≈ 906 Wh. Bei einer maximalen Ladezeit (PSH) von 3,5 Stunden im ungünstigsten Monat: Erforderliche Modulleistung = 906 Wh ÷ 3,5 h ≈ 259 W (STC). Leistungsreduzierung bei Temperatur (–15 % bei 65 °C Modultemperatur): 259 W ÷ 0,85 ≈ 305 W. → Für dieses Szenario ist ein monokristallines Modul mit 300–320 W als Mindestleistung vorzusehen.

Fazit:

Für dieses 70-W-System in einer Umgebung mit 3,5 PSH im ungünstigsten Monat stellen ein 48-V/80-Ah-LiFePO₄-Akku und ein 300–320-W-Solarpanel die minimale, kommerziell zuverlässige Spezifikation dar. Anbieter, die für diesen Betriebszyklus ein 200-W-Panel und einen 60-Ah-Akku vorschlagen, erfüllen die geforderte Autonomie von 3 Tagen nicht – eine Diskrepanz, die Anlass geben sollte, die Berechnungsdokumentation des Anbieters anzufordern.


Zusammenfassung: Zwei ingenieurtechnische Prinzipien für zuverlässige kommerzielle Solarstraßenbeleuchtung


Die meisten Ausfälle von Solarstraßenbeleuchtungen im gewerblichen Bereich lassen sich auf zwei Hauptursachen zurückführen: zu geringe Energiespeicherkapazität, die einen autonomen Betrieb von drei oder mehr Tagen bei geringer Sonneneinstrahlung nicht gewährleisten kann, und eine Batterietechnologie (typischerweise Gel oder Lithium minderer Qualität), die sich in Umgebungen mit hohen Betriebstemperaturen schnell verschlechtert. Wenn Beschaffungsentscheidungen auf diesen beiden Kriterien basieren – verifizierte Autonomiereserve und dokumentierte Zyklenlebensdauerdaten des Batterieherstellers – verbessern sich die Projektergebnisse deutlich, unabhängig von der gewählten Marke.


Wenn ein Projekt erfordertUnterstützung bei der Planung von Solarbeleuchtung im Außenbereich, Komponentenvalidierung oder kundenspezifische Systemkonfiguration für kommunale, Autobahn- oder industrielle Solarstraßenbeleuchtungsanwendungen, InfraluminiumUnser technisches Team steht Ihnen gerne bei der standortspezifischen Systemdimensionierung und Spezifikationsprüfung zur Verfügung.


Referenzen

  • Internationale Energieagentur (IEA) · Statistiken zu netzunabhängigen erneuerbaren Energien 2023 · 2023 · https://www.iea.org/data-and-statistics
  • NASA POWER (Vorhersage weltweiter Energieressourcen) · Klimatologische Ressource für die Agrarklimatologie · Datenportal: https://power.larc.nasa.gov/
  • Gemeinsame Forschungsstelle der Europäischen Kommission (JRC) · PVGIS (Photovoltaisches Geographisches Informationssystem) · https://re.jrc.ec.europa.eu/pvg_tools/
  • Internationale Elektrotechnische Kommission · IEC 61215: Terrestrische Photovoltaikmodule (PV-Module) — Designqualifizierung und Typgenehmigung · Ausgabe 2: 2021
  • Internationale Elektrotechnische Kommission · IEC 61730: Sicherheitsqualifizierung für Photovoltaikmodule (PV) · Ausgabe 2: 2023
  • Internationale Elektrotechnische Kommission · IEC 62133: Sekundärzellen und Batterien – Sicherheitsanforderungen für tragbare, geschlossene Lithiumsysteme · 2017
  • Illuminating Engineering Society (IES) · RP-8-18: Empfohlene Vorgehensweise für die Planung und Instandhaltung von Straßen- und Parkplatzbeleuchtung · 2018
  • Europäisches Komitee für Normung (CEN) · EN 13201: Straßenbeleuchtung – Teile 1–5 · 2015–2016
