Solarstraßenbeleuchtung für städtische Straßen: Ein Leitfaden zur Lumenplanung, Mastaufstellung und Batterieautonomie

Kommunale Ingenieure und Generalunternehmer stoßen zunehmend auf solare Straßenbeleuchtung als Standardlösung in netzfernen oder netzbeschränkten Gebieten. Fehlberechnungen von Lichtstrom, Mastgeometrie oder Batteriereserve sind jedoch weiterhin die Hauptursache für unzureichende Leistung der Installationen. Dieser Leitfaden übersetzt IEC-Normen, photometrische Prinzipien und praxisnahe Autonomieberechnungen in konkrete Designparameter für kommunale Solarbeleuchtungsprojekte.

Die eigentliche Herausforderung bei kommunalen Solarbeleuchtungsprojekten

Die netzunabhängige Straßenbeleuchtung hat sich in Schwellenländern und ländlichen Gemeinden rasant verbreitet. Laut dem IRENA-Bericht „Renewable Power Generation Costs 2023“ sind die Stromgestehungskosten solarbasierter Systeme seit 2010 um über 80 % gesunken. Dadurch ist solare Straßenbeleuchtung in Korridoren, in denen die Anschlusskosten etwa 10.000–15.000 US-Dollar pro Kilometer übersteigen, mit dem Netzausbau konkurrenzfähig. Die Global Off-Grid Lighting Association (GOGLA) schätzt, dass zwischen 2015 und 2022 weltweit über 130 Millionen netzunabhängige Beleuchtungseinheiten verkauft wurden, wobei kommunale Systeme ein schnell wachsendes Segment darstellen.

Trotz dieses Wachstums weisen viele installierte Solarstraßenlaternen eine unzureichende Leistung auf oder fallen vorzeitig aus. Zu den häufigsten Planungsfehlern bei kommunalen Projekten zählen:

• Lumen-Fehlanpassung:Die Spezifikation von Leuchten anhand der Wattzahl anstatt der Beleuchtungsstärkeanforderungen führt zu über- oder unterbeleuchteten Straßenabschnitten.
• Geometrische Vernachlässigung: Standardmäßig werden beliebige Masthöhen und -abstände verwendet, ohne eine photometrische Überprüfung nach ISO 13032 oder CIE 115 durchzuführen
• Geringe Batteriereserven: Die Dimensionierung der Batterieautonomie erfolgt anhand der durchschnittlichen Sonneneinstrahlung anstatt anhand der schlimmsten aneinandergereihten, bewölkten Tage, was in den Wintermonaten zu frühen nächtlichen Abschaltungen führt.

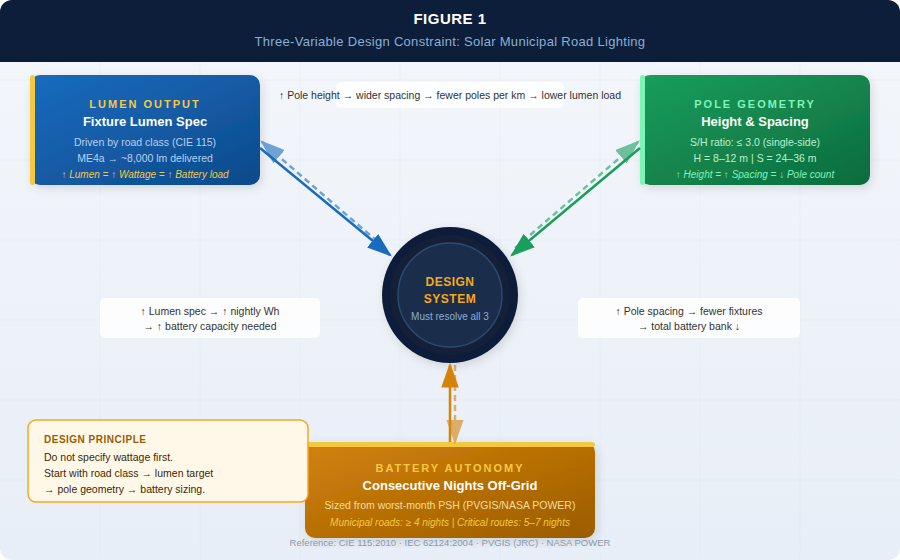

Diese drei Fehlerquellen hängen miteinander zusammen. Ein kürzerer Mast benötigt eine höhere Lichtausbeute (Lumen), um die gleiche Straßenbeleuchtungsstärke zu erreichen. Ein dichteres Mastnetz kann eine geringere Lichtausbeute pro Leuchte tolerieren, erhöht aber die Kosten für die Tiefbauarbeiten. Die Dimensionierung der Batterie bestimmt direkt, wie viele Nächte das System ohne Solarladung die volle Leistung erbringen kann.

Die Planung eines kommunalen Solarstraßenbeleuchtungssystems erfordert die gleichzeitige Lösung aller drei Variablen – nicht nacheinander.

Lichtstromplanung: Ausgehend von der Straßenklassifizierung, nicht von der Wattzahl

Die Planung von Solarstraßenbeleuchtung sollte mit der in der geltenden Straßenbeleuchtungsnorm vorgeschriebenen Zielbeleuchtungsstärke beginnen, nicht mit den Wattangaben in einem Leuchtenkatalog.

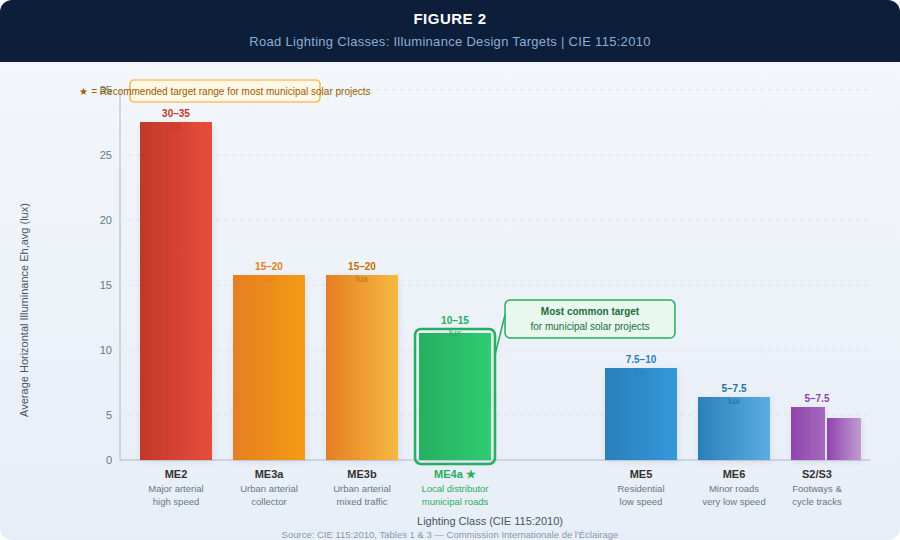

Anwendbare Normen und Beleuchtungsstärkeklassen

Der am häufigsten zitierte internationale Standard für Straßenbeleuchtung ist CIE 115:2010 (Beleuchtung von Straßen für den motorisierten und Fußgängerverkehr). Er definiert Beleuchtungsklassen basierend auf Verkehrsgeschwindigkeit, Verkehrsmix und Straßenkomplexität. Für kommunale Straßen gelten in den meisten Projekten die folgenden Klassen:

Beleuchtungskurs	Durchschnittliche Straßenoberflächenleuchtdichte (Lav)	Durchschnittliche horizontale Beleuchtungsstärke (Eh,avg)	Typische Anwendung
ME3a / ME3b	1,0 cd/m²	~15–20 Lux	Hauptverkehrsadern der Stadt, Sammelstraßen
ME4a	0,75 cd/m²	~10–15 Lux	Lokale Verteilerstraßen
ME5 / ME6	0,50 cd/m²	~7,5–10 Lux	Wohnstraßen, Fahrspuren mit niedriger Geschwindigkeit
S2 / S3	—	5–7,5 Lux im Durchschnitt.	Fußwege, Radwege neben Straßen

Quelle: CIE 115:2010, Tabelle 1 und Tabelle 3

Bei den meisten kommunalen Straßenbauprojekten in Entwicklungsländern ist dieME4a bis ME3b Bereich (durchschnittliche horizontale Beleuchtungsstärke 10–20 Lux) ist das praktische Auslegungsziel. Projekte, die ME2 oder höher (≥ 30 Lux) bei Standard-Mastabstand mit Solarenergie vorschreiben, benötigen deutlich größere Modul- und Batteriesysteme und sollten hinsichtlich ihrer Lebenszykluskosten sorgfältig bewertet werden.

Umrechnung der Beleuchtungsstärke in Lumenbedarf

Der erforderliche Lichtstrom (lm) jeder Leuchte wird wie folgt berechnet:

Erforderliche Lumen pro Leuchte ≈ (Ziel-Eh × Straßenfläche pro Mast) ÷ Nutzungsfaktor (UF)

Eine beispielhafte Berechnung für eine Gemeindestraße:

• Straßenbreite: 7 m (zweispurige Anliegerstraße)
• Mastabstand: 30 m (einseitige Anordnung)
• Straßenfläche pro Mast: 7 × 30 = 210 m²
• Ziel Eh,avg: 12 Lux (ME4a-Klasse)
• UF (Verhältnis des auf die Straßenoberfläche auftreffenden Lichtstroms): typischerweise 0,28–0,40 für eine gut konzipierte Typ-II- oder Typ-III-Verteilungsleuchte bei einer Montagehöhe von 8 m

Erforderliche Lichtleistung = (12 × 210) ÷ 0,33 ≈ 7.636 lm pro Leuchte

Eine Leuchte mit einer Nennleistung von 8.000–9.000 lm (Lieferwert, nach thermischer Reduzierung bei Betriebstemperatur) würde diese Anforderung mit einem geringen Wartungsfaktor erfüllen. Dies entspricht etwa 60–75 W in einem hocheffizienten LED-System (≥120 lm/W Systemausbeute).

Kritischer Hinweis:Geben Sie den Lichtstrom immer in Lumen an der Straßenoberfläche an, nicht in Lumen. Optische Verluste (Linse, Gehäuse, Verschmutzungsgrad) reduzieren die effektive Lichtleistung typischerweise um 15–25 % im Vergleich zur Nennleistung des LED-Chips.

Mastabstand und -höhe: Photometrische Geometrie für solare Straßenbeleuchtung

Bei netzgekoppelter Straßenbeleuchtung wird der Mastabstand häufig durch wirtschaftliche Erwägungen bestimmt. Bei der Planung solarbetriebener Straßenbeleuchtung hat die Mastgeometrie einen direkten und oft unterschätzten Einfluss auf die Dimensionierung des Energiesystems.

Die Beziehung zwischen Höhe und Abstand

Die grundlegende Einschränkung ist dieS/H-Verhältnis (Abstand-zu-Montagehöhe-Verhältnis). Für eine gleichmäßige Beleuchtungsstärkeverteilung auf einer Straße:

• Einseitige Anordnung: S/H ≤ 3,0 empfohlen; ≤ 2,5 für höhere Gleichmäßigkeit
• Gestaffelt bilateral: S/H ≤ 3,5
• Gegenüberliegende Bilateralität: S/H ≤ 4,0 (erfordert eine breitere Straßenbreite ≥ 9 m)

Bei einer Montagehöhe von 8 m und einem S/H-Verhältnis von 3,0 beträgt der maximale Abstand 24 m. Bei einer Höhe von 10 m kann der Abstand bei gleichem Verhältnis auf 30 m erweitert werden.

Warum ist das für Sonnensysteme wichtig? Jeder zusätzliche Meter Abstand zwischen den Masten verringert die Anzahl der Masten pro Kilometer und damit direkt die Gesamtzahl der benötigten Solarmodule, Batterien und Installationselemente. Für einen 1 km langen Straßenabschnitt:

Montagehöhe	Maximaler Abstand (S/H=3)	Pole pro km (einseitig)	Relativer Systemkostenindex
6 m	18 m	~56	Hoch
8 m	24 m	~42	Mittel-Hoch
10 m	30 m	~34	Mäßig
12 m	36 m	~28	Niedrigere (steigende zivile Kosten)

Bei Höhen von 10–12 m an Hauptverkehrsstraßen rechtfertigt die Reduzierung der Mastanzahl (und der damit verbundenen Systemstückliste) oft die höheren Kosten für Masten und Fundamente – dies muss jedoch für jedes Projekt einzeln durch eine umfassende Kostenabwägung zwischen Tiefbau und System überprüft werden.

Überhangarmlänge

Bei Straßen mit einer Breite von mehr als 9 m spezifizieren Ingenieure üblicherweise einen Ausleger von 1,5–2,0 m, um die Leuchte näher an die Straßenmittellinie zu bringen. Ein 1,5 m langer Ausleger an einem 10 m hohen Mast erhöht effektiv den optischen Versatz und verbessert die Ausleuchtung der Gegenfahrbahn, ohne die Masthöhe zu erhöhen. Dadurch kann anstelle von Typ-III-Verteilungsoptiken Typ-II-Verteilungsoptiken verwendet werden, was die Gleichmäßigkeit der Ausleuchtung verbessert.

Batterieautonomie: Der am häufigsten unterbewertete Parameter

Die Batterieautonomie – die Anzahl der aufeinanderfolgenden Nächte, in denen ein solarbetriebenes Straßenbeleuchtungssystem ohne Aufladung durch Solarenergie mit voller Leistung funktionieren kann – ist der entscheidende Zuverlässigkeitsparameter für kommunale Solarbeleuchtung, insbesondere in Regionen mit ausgeprägten Regenzeiten oder winterlicher Bewölkung.

Festlegung der Anforderung an die Designautonomie

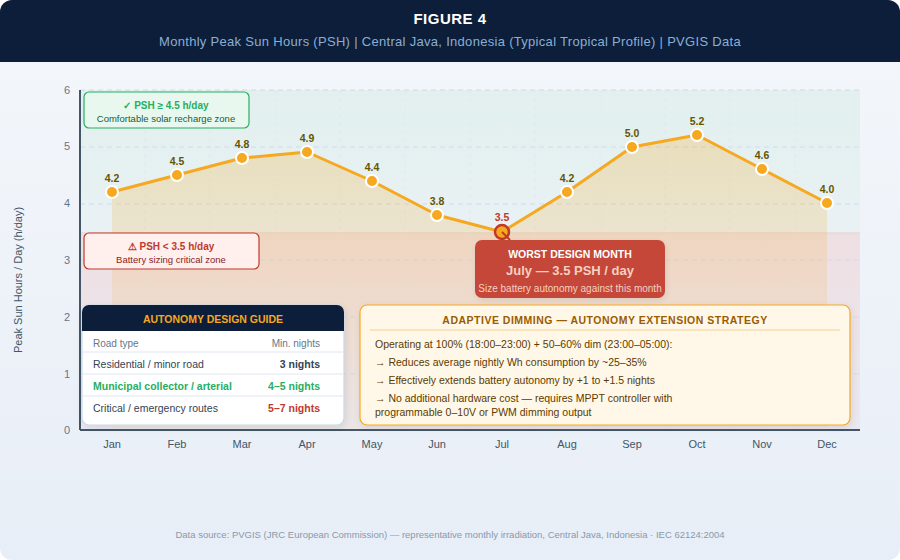

Autonomie ist keine feste Größe; sie ist eine Funktion der lokalen Bestrahlungsstärkevariabilität. Die korrekte Methodik ist:

1. Monatliche Bestrahlungsdaten abrufen für den Projektstandort von PVGIS (Gemeinsame Forschungsstelle der EU) oder NASA POWER (beide kostenlos und öffentlich zugänglich)
2. Identifizieren Sie den Monat mit dem ungünstigsten Sonneneinfall (typischerweise November–Januar für die Nordhalbkugel; Mai–Juli für die tropischen Zonen der Südhalbkugel)
3. Durchschnittliche Spitzenstunden der Sonne (PSH) berechnen für den schlimmsten Monat
4. Batteriegröße für N aufeinanderfolgende bewölkte Tagebasierend auf der Projektrisikotoleranz

Die Branchenrichtlinien gemäß IEC 62124 (Photovoltaik-Inselanlagen – Designverifizierung) und die gängigen Verfahren zur Planung netzunabhängiger Systeme legen Folgendes nahe:

• Wohnstraßen / Straßen mit geringer Kritikalität: Mindestens 3 autonome Nächte
• Gemeindesammelstraßen und Hauptverkehrsstraßen: 4–5 autonome Nächte
• Kritische Korridore (Krankenhauszugang, Notfallwege): 5–7 autonome Nächte

LiFePO₄ vs. VRLA für kommunale Autonomieanforderungen

Die Wahl der Batteriechemie hat einen erheblichen Einfluss auf die Autonomieauslegung:

Parameter	LiFePO₄ (Lithium-Eisenphosphat)	VRLA / AGM (Blei-Säure)
Verwendbares DoD	80–90 %	40–50 %
Zykluslebensdauer (bis 80 % Kapazität)	2.000–3.000+ Zyklen	500–800 Zyklen
Selbstentladungsrate	~2–3% pro Monat	~5–10% pro Monat
Gewicht (bei gleicher Speicherkapazität)	~0,4× VRLA	Ausgangswert
Leistung bei hohen Temperaturen (>35°C)	Mäßige Degradation, BMS-gesteuert	Beschleunigter Abbau
Vorabkostenprämie	1,8–2,5× VRLA	Ausgangswert
Empfohlener Austauschzyklus	8–12 Jahre	3–5 Jahre
Netto-TCO-Vorteil (10-Jahres-Horizont)	Typischerweise günstig bei ≥4 autonomen Nächten	Nur bei <3 Nächten in milden Klimazonen günstig

Die Datenbereiche basieren auf den veröffentlichten Spezifikationen zur Zyklenlebensdauer führender LFP-Zellenhersteller und den IEEE-1013-Richtlinien zur Batteriedimensionierung.

Wenn Projekte einen autonomen Betrieb von mindestens vier Nächten erfordern und bei Umgebungstemperaturen über 30 °C arbeiten (was in Süd- und Südostasien, Subsahara-Afrika und dem Nahen Osten üblich ist), ist die LiFePO₄-Chemie trotz der höheren Anschaffungskosten im Allgemeinen die technisch gerechtfertigte Wahl auf Basis der Gesamtbetriebskosten über einen Zeitraum von zehn Jahren.

Eine Anmerkung zum intelligenten Dimmen als Strategie zur Erweiterung der Autonomie

Ein gängiger technischer Ansatz zur Verlängerung der effektiven Batterieautonomie ist die adaptive Dimmsteuerung: Während der Stoßzeiten für Fußgänger (z. B. 18:00–23:00 Uhr) wird mit voller Leistung gearbeitet, während der verkehrsarmen Zeiten (z. B. 23:00–05:00 Uhr) wird die Leistung auf 50–60 % reduziert. Dadurch sinkt der durchschnittliche Energieverbrauch pro Nacht um etwa 25–35 %, was die Autonomie effektiv um 1–1,5 Nächte verlängert, ohne die Batteriekapazität zu erhöhen. Die meisten mikrocontrollerbasierten Solarladeregler unterstützen programmierbare Dimmprofile über 0–10-V- oder PWM-Signale.

Entscheidungshilfe für das Design: Berechnungsbeispiel und Konfigurations-Checkliste

Beispielrechnung: ME4a-Straße in Südostasien

Projektparameter:

• Ort: Zentraljava, Indonesien (PSH-Monat mit den meisten Sonnenstunden ≈ 3,5 h/Tag basierend auf PVGIS-Daten für die Region)
• Straßenklasse: Lokaler Verteiler, Zielwert ME4a (durchschnittlich 12 Lux)
• Straßenbreite: 7 m, einseitige Mastanordnung
• Montagehöhe: 8 m, Armlänge 1,0 m
• Mastabstand: 25 m (S/H = 3,1, innerhalb des zulässigen Bereichs)
• Erforderliche Lichtleistung der Leuchte: ~8.000 lm (aus der obigen Lichtstromberechnung)
• System-LED-Effizienz: 130 lm/W → Leuchtenleistung ≈ 62 W
• Betriebszeiten: 11 Stunden/Nacht (durchschnittlich von Sonnenuntergang bis Sonnenaufgang)
• Dimmprofil: 100 % für die ersten 5 Stunden, 60 % für die verbleibenden 6 Stunden
• Effektive Nachtenergie: (62 × 5) + (37 × 6) = 310 + 222 =532 Wh/Nacht
• Autonomieanforderung: 4 Nächte (Standard für kommunale Sammelstraßen)

Batteriegröße:

• Gesamtenergie für 4 Nächte: 532 × 4 = 2.128 Wh
• Verwendbare Entladungstiefe (DoD) von LiFePO₄: 85 % → erforderliche Nennkapazität: 2.128 ÷ 0,85 = 2.503 Wh
• Bei 25,6 V (8S LFP): 2503 ÷ 25,6 ≈98 Ah (geben Sie 100 Ah nominal an)

Dimensionierung von Solarmodulen:

• Täglicher Energieverbrauch: 532 Wh
• Systemeffizienz (Steuerung + Verkabelung): 0,85
• Erforderliche Panelausgabe: 532 ÷ (3,5 × 0,85) = 179 W → 200-W-monokristallines Panel spezifizieren

Zusammenfassende Konfiguration pro Pol:

• LED-Leuchte: 60–65 W, 8.000 lm Lichtstrom, Optik Typ II/III
• Solarpanel: 200 W monokristallin
• Batterie: LiFePO₄ 100 Ah / 25,6 V mit integriertem BMS
• Laderegler: MPPT, ≥ 20 A, programmierbarer Dimm-Ausgang

Checkliste für die Planung von Solarbeleuchtung in städtischen Gebieten

Bevor Sie die Spezifikation für solare Straßenbeleuchtung abschließen, verwenden Sie die folgende Checkliste:

•  Straßenklassifizierung bestätigt: Beleuchtungsklasse (ME3/ME4/ME5/S2) gemäß CIE 115 oder lokaler Norm
•  Beleuchtungsstärkeziel durch photometrische Simulation verifiziert: DIALux- oder AGi32-Modelllauf für den vorgeschlagenen Mastabstand und die Masthöhe, Bestätigung von Eh,avg und Gleichmäßigkeitsverhältnis (Uo ≥ 0,40 für die ME-Klasse)
•  Die Lumenangabe bezieht sich auf die an der Straßenoberfläche abgegebenen Lumen. Nicht die Lichtstärke (Lumen) oder die Nennleistung (Watt) des Chips
•  Lokale Bestrahlungsdaten abgerufen: Schlimmster Monat mit PSH-Werten, bestätigt über PVGIS oder NASA POWER für die Projektkoordinaten
•  Definition der Nächte mit Batterieautonomie: Mindestens 3 Nächte für Nebenstraßen; mindestens 4–5 Nächte für Haupt- und Sammelstraßen
•  Die Batteriechemie ist gerechtfertigt: LiFePO₄ wurde für Projekte mit ≥ 4 autonomen Nächten oder einer Umgebungstemperatur von > 35 °C evaluiert.
•  Dokumentierter Dimmplan: Profil definiert, Kompatibilität des Ladereglers bestätigt
•  IP-Schutzart bestätigt: Leuchte mindestens Schutzart IP66; Batteriegehäuse mindestens Schutzart IP55 für tropische/feuchte Klimazonen
•  IK-Bewertung geprüft: IK08 oder höher für Leuchten in öffentlich zugänglichen Bereichen
•  Spezifizierter Überspannungsschutz: SPD Typ 2 (≥ 10 kA) am Leuchteneingang für blitzgefährdete Gebiete
•  Dokumentation zu Garantie und Lebensdauer angefordert:Mindestens 3 Jahre Systemgarantie; Zertifizierung der Batterielebensdauer gemäß den Vorgaben des US-Verteidigungsministeriums.

Fazit: Drei Zahlen, die Ihr Design definieren

Ein gut ausgeführterKommunale SolarbeleuchtungsplanungLetztendlich konzentriert sich die Berechnung auf drei überprüfbare Kennzahlen: den Lichtstrom der Leuchte (abhängig von der Straßenklasse), das S/H-Verhältnis, das die Mastgeometrie bestimmt (und somit die Bau- und Systemkosten beeinflusst), und die Anzahl der Nächte mit Batteriebetrieb (basierend auf der Sonneneinstrahlung im Monat mit der höchsten Intensität, nicht auf Jahresdurchschnittswerten).

Wenn alle drei Parameter mit technischer Präzision und nicht nach Standardvorgaben aus dem Katalog spezifiziert werden, liefert die Solarstraßenbeleuchtung über eine Lebensdauer von 10–15 Jahren hinweg konstant zuverlässige Leistung. Wird einer der Parameter nicht ausreichend spezifiziert, ist der Ausfall vorhersehbar und die Behebung nach der Installation kostspielig.

Bei Projekten, bei denen die Umgebungstemperaturen 30 °C übersteigen und die Straßenklasse ME4a oder höher erfordert, stellt die Kombination aus LiFePO₄-Speicher, MPPT-Laderegelung und adaptiver Dimmsteuerung typischerweise die Konfiguration mit den niedrigsten Gesamtbetriebskosten über 10 Jahre dar – vorausgesetzt, das erforderliche Kapital ist verfügbar oder finanzierbar.

Wenn Sie eine Systemkonfigurationsbewertung benötigen, die auf die Straßenklasse, die GPS-Koordinaten und das Budget Ihres Projekts zugeschnitten ist, steht Ihnen das technische Team von zur Verfügung.Hersteller von Infrarot-Straßenleuchten kann einen maßgeschneiderten Designvorschlag inklusive photometrischer Simulationsberichte und Kostenkalkulation auf Stücklistenebene erstellen.

Referenzen

1. IRENA · IRENAKosten der Stromerzeugung aus erneuerbaren Energien 2023Internationale Agentur für Erneuerbare Energien, 2024
2. GOGLA · Globaler Marktbericht für netzunabhängige Solaranlagen · Jährliche Umsatz- und Wirkungsdaten, 2022
3. CIE · CIE 115:2010 – Beleuchtung von Straßen für den Kraftfahrzeug- und FußgängerverkehrInternationale Beleuchtungskommission, 2010
4. IEC · IECIEC 62124:2004 – Inselanlagen der Photovoltaik (PV) – Designverifizierung Internationale Elektrotechnische Kommission, 2004
5. IEEE · IEEE 1013-2019 – Empfohlene Vorgehensweise zur Dimensionierung von Blei-Säure-Batterien für stationäre Anwendungen · IEEE Standards Association, 2019
6. Gemeinsame Forschungsstelle der Europäischen Kommission · PVGIS (Photovoltaisches Geographisches Informationssystem) · https://re.jrc.ec.europa.eu/pvg_tools/
7. NASA · NASA POWER – Prognose der weltweiten Energieressourcen · https://power.larc.nasa.gov/
