NEMA vs Zhaga für LED-Straßenbeleuchtung: Was ist der Unterschied?

Die Wahl der richtigen Schnittstelle für LED-Straßenbeleuchtung beeinflusst die Kompatibilität mit Steuereinheiten, Installation und zukünftige Wartung. NEMA und Zhaga Book 18 sind zwei gängige Optionen, jeweils mit unterschiedlichen Schnittstellenspezifikationen und Integrationsanforderungen.

Für Einkäufer, Handwerker und Distributoren von städtischen Beleuchtungssystemen sollte die Entscheidung auf bestehender Infrastruktur, geplanten Steuerfunktionen und Projektanforderungen basieren. Dieses Handbuch vergleicht beide Schnittstellen und erläutert, wie man die richtige Konfiguration spezifiziert und überprüft.

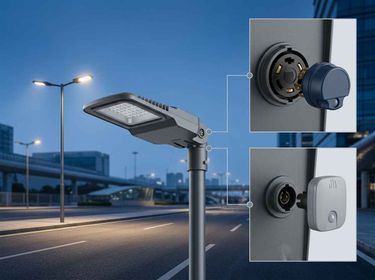

Was sind NEMA- und Zhaga-Schnittstellen für Leuchten?

Beide Schnittstellen bieten standardisierte Anschlusspunkte zwischen LED-Straßenleuchten und externen Steuervorrichtungen, folgen aber unterschiedlichen Spezifikationen.

NEMA-Steckdose

Eine NEMA-Steckdose für Straßenbeleuchtung verwendet normalerweise eine ANSI C136.41-Sicherungssteckdose für externe Lichtsteuerungen und kompatible Beleuchtungssteuerungen. Der Standard umfasst mechanische, elektrische und Kennzeichnungsvorschriften für die Schnittstelle, einschließlich 0–10 V und DALI-Dimmung innerhalb seines Umfangs.

NEMA-Konfigurationen werden häufig für Projekte mit Photocontrollern, Dimm-Controllern oder vorhandener Straßenbeleuchtungssteuerungsausrüstung in Betracht gezogen. Die tatsächlichen Funktionen hängen vom ausgewählten Controller, Steckdose und LED-Treiber ab.

Zhaga Buch 18 Steckplatz

Eine Zhaga-Steckdosen-Straßenlaterne verwendet eine vom Zhaga Book 18 definierte Schnittstelle, um Außenleuchten mit Sensoren oder Kommunikationsknoten zu verbinden. Die Spezifikation umfasst mechanische Passform, elektrische Verbindungen, Strom- und Kommunikationsanforderungen.

Zhaga Buch 18 ist dazu konzipiert, die Integration und den Austausch kompatibler Knoten in Außenbeleuchtungen zu vereinfachen. Die Version 4.0, im Oktober 2025 veröffentlicht, erweitert die Spezifikation, um Anwendungen wie Denkmal- und dekorative Leuchten einzuschließen.

Zhaga-D4i-Zertifizierung bietet eine definierte Grundlage für die Interoperabilität zwischen qualifizierten Leuchten und Steuervorrichtungen. Ein Zhaga-Steckplatz allein garantiert jedoch nicht die Zertifizierung oder Kompatibilität mit jeder Beleuchtungsverwaltungsplattform.

NEMA vs Zhaga: Was sind die wichtigsten Unterschiede?

Die Hauptunterschiede betreffen die Schnittstellengestaltung, verbundene Geräte und Integrationsanforderungen.

Vergleichsfaktor	NEMA-Buchse	Zhaga Buch 18 Steckdose
Anwendbare Spezifikation	ANSI C136.41	Zhaga Buch 18
Verbindungsdesign	Steckdose vom Typ der Verriegelung	Standardisierte Schnittstelle für Außensensorik und Kommunikationsknoten
Typische Anwendungsbereiche	Foto-Steuerungen, Dimmen und kompatible externe Steuerungen	Sensoren, Kommunikationsknoten und intelligente Beleuchtungssteuerungen
Schlüsselkompatibilitätsprüfungen	Behälter, Steuerung, Kabel und Treiber	Stecker, Knoten, Strom- und Kommunikationsanforderungen
Zertifizierungsüberlegungen	Anwendbare Normen und Projektanforderungen	Anwendbarer Buch 18 Ausgabe und Zhaga-D4i-Zertifizierung, wo angegeben
Typische Auswahlpriorität	Bestehende Infrastruktur und Anforderungen an Steuervorrichtungen	Geplante Sensoren, Verbindung und austauschbare Knoten

Schnittstellenentwurf und Gerätekompatibilität

NEMA und Zhaga verwenden unterschiedliche Schnittstellenspezifikationen. Ein Gerät, das für eine Schnittstelle konzipiert ist, kann nicht vorausgesetzt werden, dass es mit der anderen passen oder richtig funktionieren wird.

Für Ersatzprojekte kann die Kompatibilität mit vorhandenen Steuereinheiten den Auswahlentscheid beeinflussen. Bei neuen Installationen sollte die Schnittstelle mit den ausgewählten Sensier- oder Kommunikationsknoten sowie deren elektrischen Anforderungen übereinstimmen.

Steuerfunktionen und Interoperabilität

Beide Schnittstellen können intelligente Straßenbeleuchtungsanwendungen unterstützen, aber die verfügbaren Funktionen hängen von den angeschlossenen Geräten und der Systemarchitektur ab.

NEMA-Konfigurationen können kompatible Photocontrol- und Dimmfunktionen unterstützen. Zhaga Book 18 bietet eine standardisierte Verbindung für kompatible Sensing- und Kommunikationsknoten.

Zhaga-D4i-Zertifizierung kann dabei helfen, die Kompatibilität zwischen qualifizierten Komponenten zu überprüfen, garantiert aber nicht die Kompatibilität mit jedem Drittanbieter-Verwaltungsplattform. Käufer sollten das gesamte System bewerten, anstatt sich nur auf den Steckverbinder zu konzentrieren.

Welche Schnittstelle passt zu Ihrem LED-Straßenbeleuchtungsprojekt?

Die geeignetste Schnittstelle hängt von der vorhandenen Ausrüstung des Projekts, den Steuerungsanforderungen und den Upgrade-Plänen ab.

Bestehende Straßenbeleuchtungsmodernisierungen

Wenn eine Gemeinde beabsichtigt, bestehende Fotostromkontrollen oder Beleuchtungssteuerungen zu behalten, kann eine NEMA-Steckdose geeignet sein, wenn sie mit dem installierten Equipment übereinstimmt. Stellen Sie vor der Spezifikation von Ersatzleuchten die Steckdosenkonfiguration, die Dimmfunktion und die Kompatibilität des Treibers sicher.

Neue intelligente Straßennachtleuchten-Projekte

Für neue Installationen, die Sensorknoten oder Kommunikationsknoten erfordern, lohnt es sich, Zhaga Book 18 zu prüfen. Definieren Sie zunächst die erforderlichen Funktionen und bestätigen Sie dann, dass die ausgewählte Leuchte, der Knoten und das Verwaltungssystem sie unterstützen. Geben Sie bei Bedarf die Zhaga-D4i-Zertifizierung an.</p>

Phasenweise Upgrades oder mehrere Steuerungsanforderungen

Eine Dual-Interface-Leuchte kann Projekten gerecht werden, die sowohl NEMA- als auch Zhaga-Geräte unterstützen müssen. Infralumin kann NEMA, Zhaga oder Dual-Interface-Konfigurationen gemäß den Projektanforderungen bereitstellen.

Bevor Sie eine Dual-Interface-Option auswählen, geben Sie die Funktion jedes Steckers an und überprüfen Sie die vorgeschlagene Konfiguration gegen die geltenden Standards, Geräteanforderungen und Zertifizierungsbedingungen. Zwei Schnittstellen bieten nicht automatisch zwei unabhängige oder universell kompatible Steuersysteme.

Was sollten Käufer überprüfen, bevor sie NEMA oder Zhaga angeben?

Die Auswahl einer Schnittstelle ist nur der erste Schritt. Kaufdokumente sollten die genaue Konfiguration, die erforderlichen Funktionen, unterstützende Nachweise und Akzeptankriterien definieren. Die folgende Liste kann Käufern dabei helfen, Angebote von Lieferanten zu bewerten und gelieferte Produkte zu überprüfen.

1. Schnittstelle und physische Konfiguration angeben

Stellen Sie die erforderliche Schnittstelle im Angebot oder in der technischen Spezifikation ausdrücklich dar.

Für NEMA die geltenden ANSI C136.41-Anforderungen und die Steckdosenkonfiguration identifizieren. Für Zhaga Book 18 und die geltende Ausgabe angeben. Falls beide Schnittstellen erforderlich sind, dies explizit angeben und die beabsichtigte Funktion jedes Steckers identifizieren.

Anfordern Sie ein technisches Datenblatt oder eine Zeichnung, die den Steckertyp, die Montageposition und die Konfiguration zeigt.

Annahmeprüfung: Das gelieferte Leuchtmittel entspricht dem genehmigten Datenblatt, den Zeichnungen und der Stückliste.

2. Elektrische und Dimmfunktionen definieren

Legen Sie die erforderliche Steuermethode, das Dimm-Protokoll und die relevanten elektrischen Anforderungen fest. Bestätigen Sie, dass die vorgeschlagene Steckdose, der Controller und der LED-Treiber die vorgesehene Konfiguration unterstützen.

Für Zhaga-Knoten müssen auch die erforderlichen Leistungs- und Kommunikationsmerkmale überprüft werden. Gehen Sie nicht davon aus, dass ein passender Steckplatz funktionale Kompatibilität gewährleistet.

Annahmeprüfung: Der Lieferant stellt eine schriftliche Kompatibilitätsbestätigung für das angegebene Leuchtmittel, Treiber und Steuerelement bereit.

3. Steuersystem und Lieferumfang definieren

Beschreiben Sie die Funktionen, die das Projekt erfordert, z. B. automatisches Umschalten, geplantes Dimmen, sensorbasierte Steuerung oder Fernüberwachung. Identifizieren Sie die Anforderungen an Kommunikations- und Verwaltungssysteme, sofern zutreffend.

Klären Sie, welche Komponenten in der Offerte enthalten sind. Ein mit Steckdose ausgestattetes Leuchtmittel kann dennoch separat gelieferte Controller, Sensoren, Kommunikationsknoten oder Gateways benötigen.

Annahmeprüfung: Die Materialliste identifiziert die erforderlichen Komponenten, und die vorgeschlagene Konfiguration unterstützt die in der Ausschreibung angegebenen Funktionen.

4. Anforderungsstandards und Zertifizierungsdocuments

Legen Sie die Dokumente fest, die für die technische Bewertung und die Zustimmung zur Lieferung erforderlich sind.

Für NEMA-Konfigurationen ist Nachweis der Einhaltung der geltenden ANSI C136.41-Anforderungen erforderlich. Bei Zhaga-Konfigurationen ist die geltende Ausgabe des Buches 18 zu prüfen und bei Bedarf die Zhaga-D4i-Zertifizierung anzufordern.

Stellen Sie sicher, dass Dokumente die tatsächlichen Produktmodelle identifizieren, die geliefert werden. Eine allgemeine Aussage zur Konformität ist nicht ausreichend als Nachweis dafür, dass jedes Komponente oder jedes Systemverfahren den Anforderungen des Projekts entspricht.

Annahmeprüfung: Die eingereichten Dokumente entsprechen den vorgeschlagenen Produktmodellen und den im Projekt angegebenen Konformitätsanforderungen.

5. Einrichtungs- und Inbetriebnahmeprüfungen

Definieren Sie die Akzeptanzverfahren vor dem Auftragserteilung. Diese sollten sowohl die physische Inspektion als auch die funktionale Prüfung umfassen.

Verwenden Sie die folgende Checkliste während der Lieferung und Inbetriebnahme:

• Konfiguration:Stellen Sie sicher, dass der installierte Steckertyp, die Anzahl und die Position mit den genehmigten Zeichnungen übereinstimmen.

• Komponenten: Stellen Sie sicher, dass die Controller, Knoten und Zubehörteile mit dem genehmigten Materiallisten übereinstimmen.

• Dokumentation:Stellen Sie sicher, dass die erforderlichen Datenblätter, Konformitätsdokumente und Zertifikate bereitgestellt wurden.

• Installation:Stellen Sie sicher, dass das ausgewählte Steuerungsgert gemäß den Anweisungen des Herstellers installiert und ersetzt werden kann.

• Funktionale Leistung: Testen Sie die angegebenen Schalt-, Dimm-, Sensing- oder Kommunikationsfunktionen.

• Systemintegration: Wo erforderlich, prüfen Sie die Kommunikation mit dem bestimmten Beleuchtungsverwaltungssystem.

Für große kommunale Projekte sind diese Prüfungen in den Prüf- und Testplan, die Inbetriebnahmeverfahren und die Übergabedokumentation einzubauen. Definieren Sie für jeden Test vor Vertragsvergabe die verantwortliche Partei und die erforderliche Nachweisdokumentation.

Dies verwandelt die Auswahl der Schnittstelle in eine nachweisbare Beschaffungsanforderung und hilft dabei, das Risiko zu verringern, Kompatibilitätsprobleme nach der Installation zu entdecken.

Wie kann Infralumin Ihr Straßennachtleuchten-Projekt unterstützen?

Infralumin liefert LED-Straßenbeleuchtungen mit NEMA-, Zhaga- oder Dual-Interface-Konfigurationen gemäß den Projektanforderungen.

Käufer können mit dem Infralumin-Team über ihre vorhandene Steuerungsinfrastruktur, die geplanten intelligenten Beleuchtungsfunktionen, technischen Spezifikationen und anwendbare Standards sprechen. Das Bestätigen dieser Anforderungen vor dem Kauf hilft, die Leuchtenkonfiguration mit den geplanten Steuereinrichtungen und den Projektakzeptanzkriterien abzustimmen.

Kontaktieren Sie Infralumin um Ihr Straßenscheinwerkerprojekt zu besprechen und eine Konfiguration anzufordern, die Ihren technischen Anforderungen entspricht.

Referenzen

1. ANSI C136.41-2025 – Straßen- und Flächenbeleuchtungsausrüstung
   Deckt die Schnittstelle zwischen externen Steuervorrichtungen mit Schließmechanismus und Leuchten ab, einschließlich der relevanten mechanischen, elektrischen und Dimmfunktionen. Bestätigen Sie die für Ihr Projekt geltende Ausgabe.</p>

2. Zhaga Buch 18 – intelligenter Schnittstelle zwischen Außenleuchten und Sensing/Kommunikationsmodulen
   Stellt Informationen über die standardisierte Schnittstelle für Außenleuchten und Sensier- oder Kommunikationsknoten bereit, einschließlich der anwendbaren Buchausgaben.

3. Zhaga Buch 18 / Zhaga-D4i-Zertifizierung – Zhaga-Konsortium
   Erklärt das Zertifizierungsrahmenwerk und die Anforderungen, die für kompatible Außenbeleuchtungseinrichtungen und Steuervorrichtungen relevant sind.

4. Zhaga-D4i-Zertifizierung – DALI Alliance
   Beschreibt das gemeinsame Zertifizierungsprogramm und seine Rolle bei der Unterstützung der Interoperabilität zwischen qualifizierten Leuchten und Steuervorrichtungen.

Hinweis: Stellen Sie immer sicher, dass die geltende Standardausgabe, der Produktzertifizierungsstatus und die projektbezogenen Anforderungen bei der Erstellung einer Beleuchtungsspezifikation oder eines Angebots berücksichtigt werden.
